一、H44W不銹鋼旋啟法蘭式止回閥選型指南適用范圍 行業領域 本標準適用于石油、石化及相關工業領域。這些行業對閥門的可靠性、安全性和耐腐蝕性等性能要求較高，因?yàn)殚y門在輸送石油、天然氣、化工原料等介質過程中起著關鍵作用。 閥門類型與參數范圍 涵蓋鋼制截止閥和升降式止回閥。其中，截止閥的公稱壓力范圍為 PN16 - PN420，公稱尺寸范圍是 DN15 - DN600；升降式止回閥公稱壓力為 PN16 - PN420，公稱尺寸為 DN15 - DN600。使用溫度范圍一般在 - 29℃ - 538℃，能夠適應石油和石化工業中各種不同的工況環境。 二、H44W不銹鋼旋啟法蘭式止回閥選型指南引用標準
引用了一系列相關標準，如 GB/T 1047（管道元件 DN（公稱尺寸）的定義和選用）、GB/T 1048（管道元件 PN（公稱壓力）的定義和選用）、GB/T 12220（通用閥門 標志）等。這些引用標準為鋼制截止閥和升降式止回閥在尺寸規格、壓力等級標識、材料選用等多個方面提供了基礎依據，確保本標準與其他相關標準的兼容性和協調性。 H44H、H44W不銹鋼止回閥用于壓力 1.6~25MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放，適用介質為水、油品、蒸汽、酸性介質等。廣泛應用在石油、化工、制藥、化肥、電力行業、低溫等各種工況的管路上。 GB/T 12235 - 2007《石油、石化及相關工業用鋼制截止閥和升降式止回閥》是規范相關閥門設計、制造、檢驗等環節的重要標準，以下是詳細介紹： 三、H44W不銹鋼旋啟法蘭式止回閥選型指南術語和定義

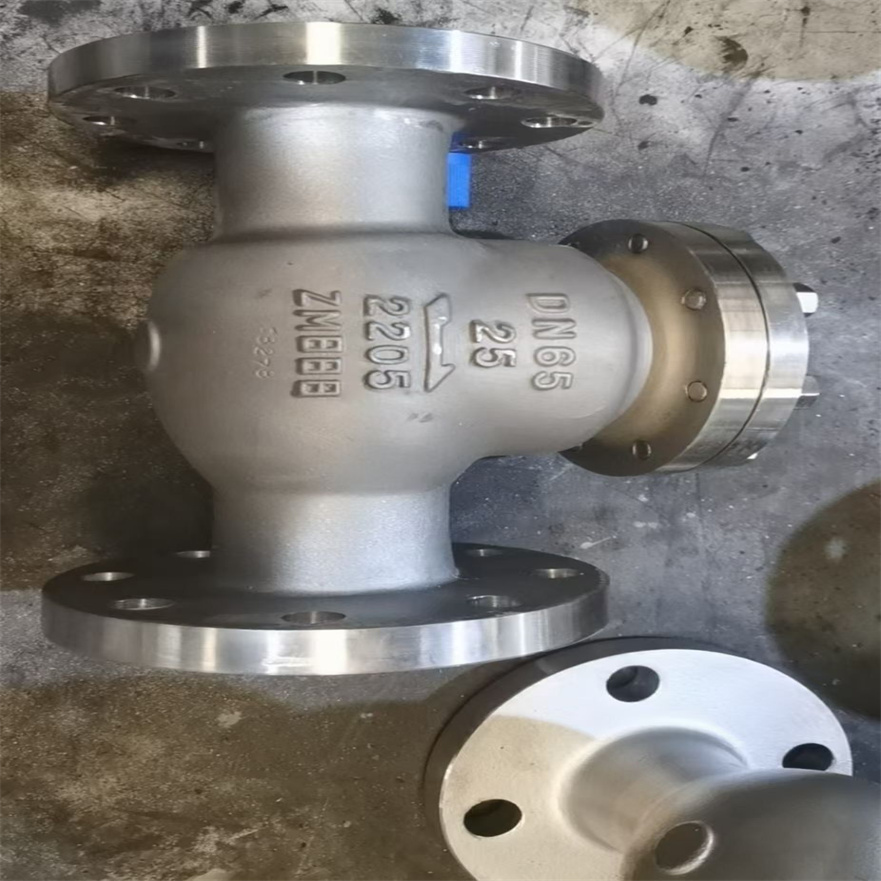

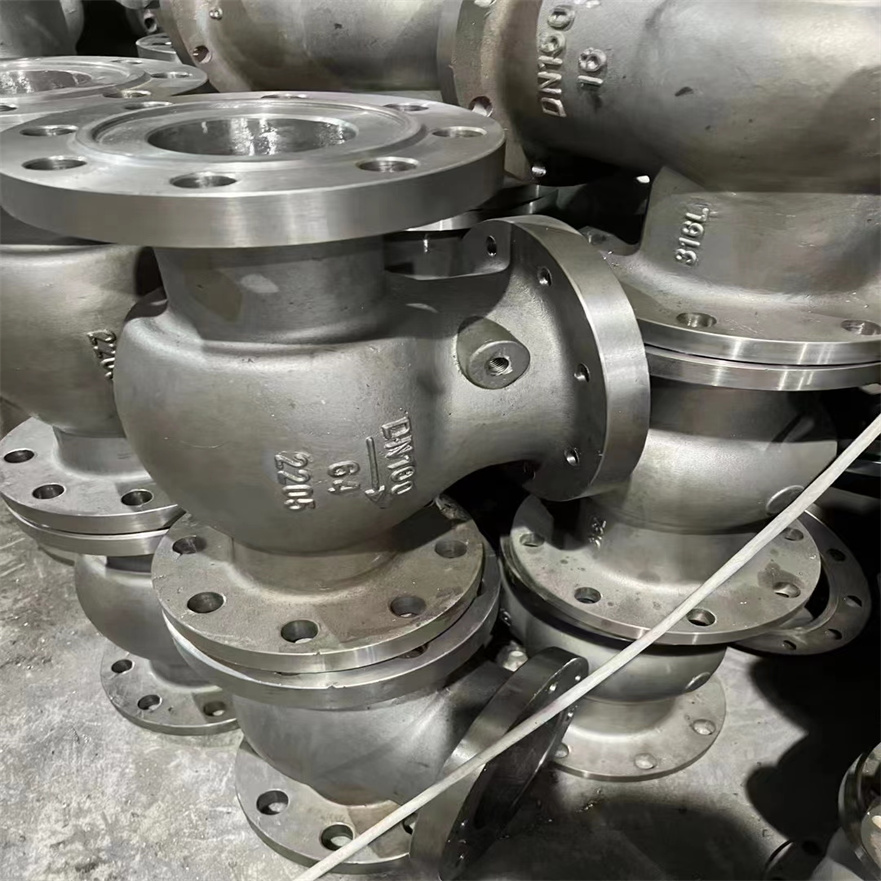

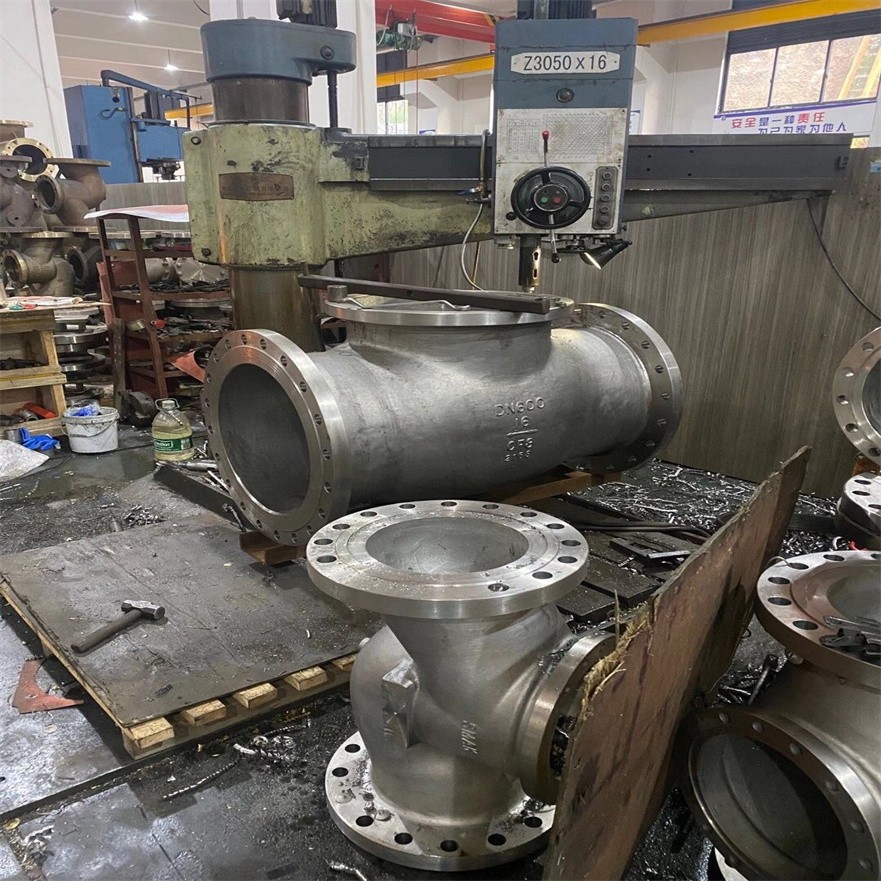

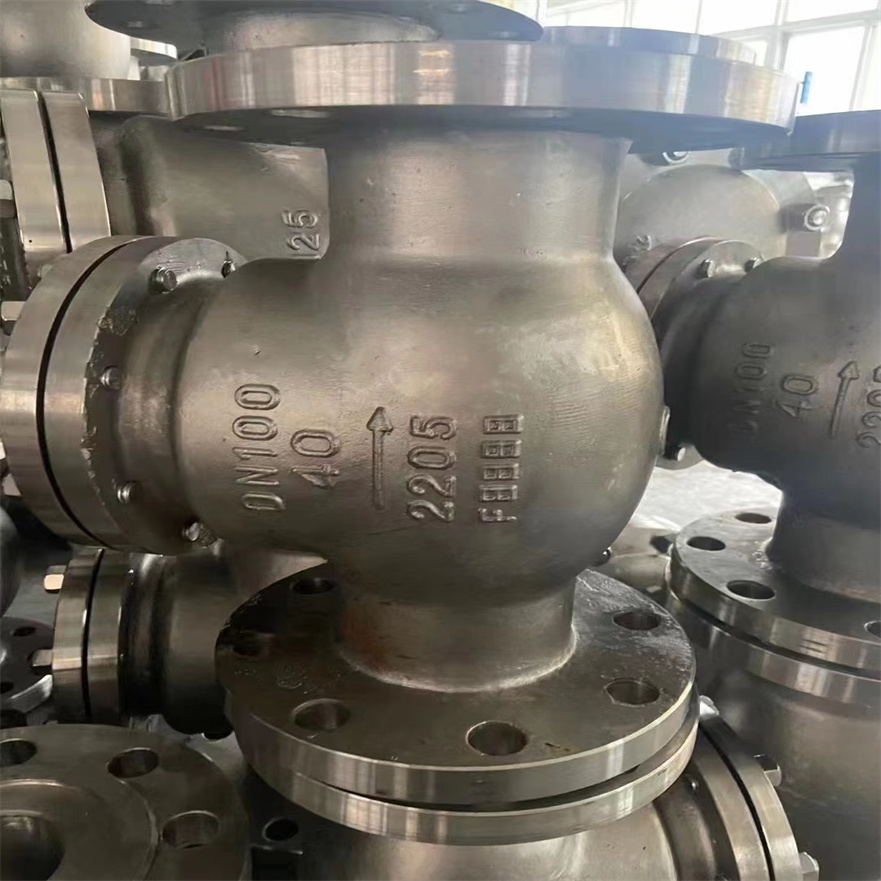

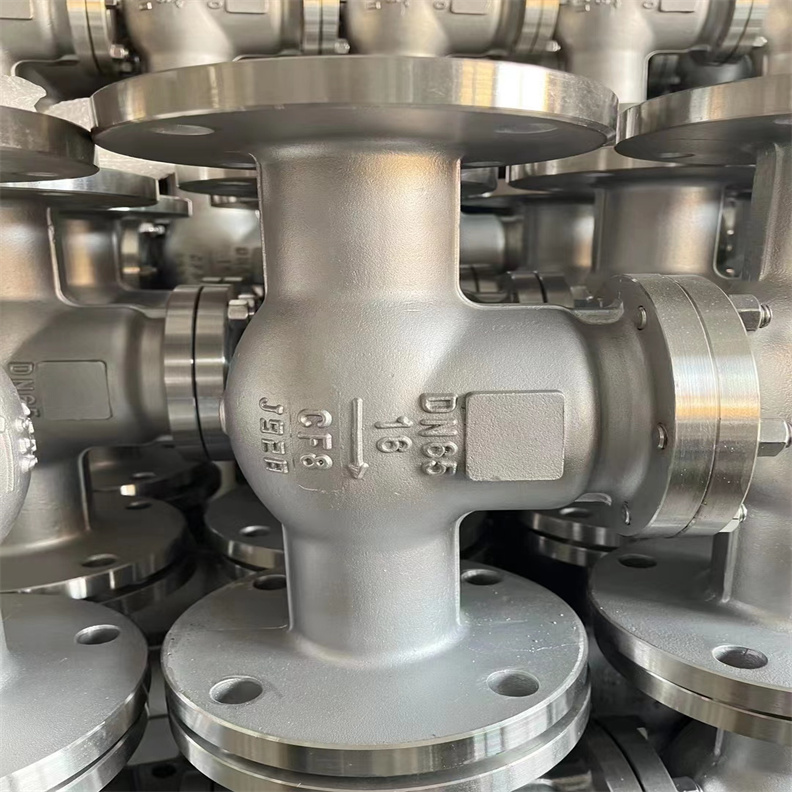

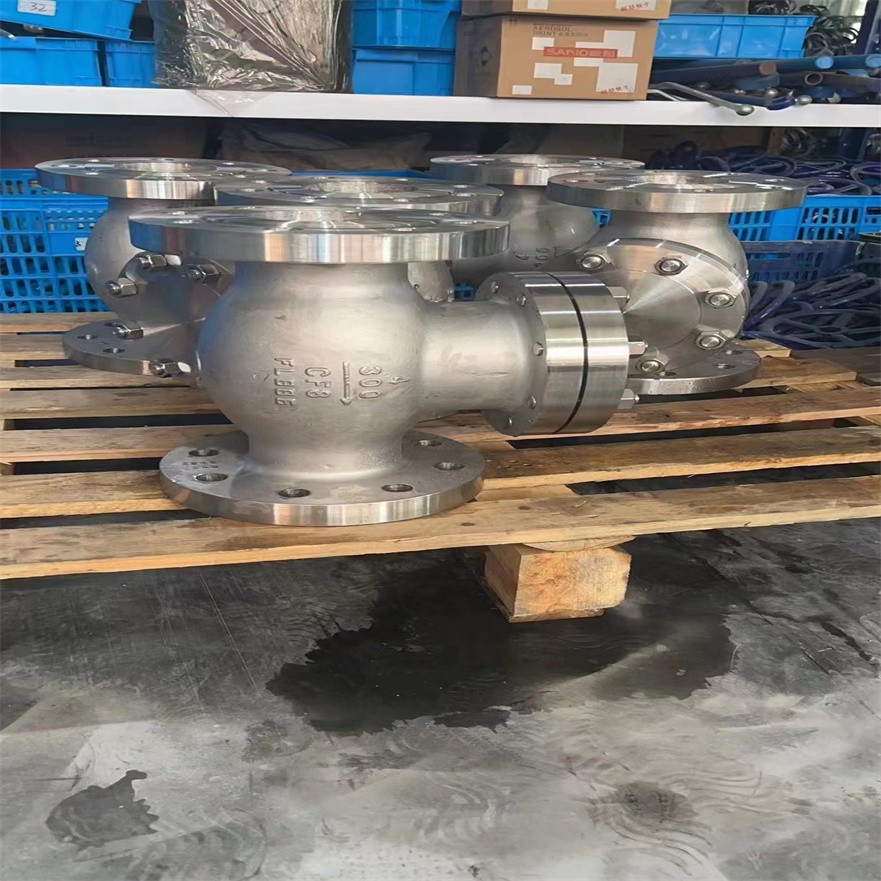

明確了與截止閥和升降式止回閥相關的術語，如 “截止閥”（通過閥瓣的升降來控制介質流通的閥門）、“升降式止回閥”（依靠介質壓力使閥瓣在閥體內沿軸線方向上下運動來實現阻止介質倒流的閥門）等。準確的術語定義有助于統一行業內的交流語言，避免因概念模糊而產生的誤解，保證標準的準確實施。 H44W旋啟式不銹鋼止回閥是由一款高性能止回閥。該閥門采用優質不銹鋼材質，具有的耐腐蝕性和抗銹能力，適用于石油、化工、電力、制藥、食品等行業。其設計，密封性能好，能夠有效防止介質倒流，確保管道系統的安全穩定運行。
二、H44W不銹鋼旋啟法蘭式止回閥選型指南產品特點 材質優異：H44W止回閥選用優質不銹鋼材料，具有良好的耐腐蝕性和抗銹能力，適用于各種惡劣環境。 設計：采用旋啟式結構，流體阻力小，啟閉迅速，能夠有效防止介質倒流，確保管道系統的安全運行。 密封性能好：閥座和閥瓣采用優質密封材料，密封性能好，能夠有效防止介質泄漏，提高管道系統的運行效率。 維護方便：結構簡單合理，維護方便快捷，降低了用戶的維護成本和時間。 三、H44W不銹鋼旋啟法蘭式止回閥選型指南技術參數 公稱壓力：PN1.6～6.4MPa 工作溫度：-29～550°C 適用介質：水、油品、蒸汽、酸性介質等 設計制造標準：GB/T12235 連接法蘭標準：JB/T79-1994 試驗與檢驗標準：JB/T9092-1999 四、H44W不銹鋼旋啟法蘭式止回閥選型指南結構形式
截止閥結構形式 包括直通式、角式等多種形式。直通式截止閥的進出口通道在同一直線上，流體阻力相對較小；角式截止閥進出口通道呈直角，適用于管道系統中空間布局受限的場合。其結構一般由閥體、閥蓋、閥瓣、閥桿等部件組成，閥瓣與閥座緊密配合實現截?cái)喙δ堋?/p> 升降式止回閥結構形式 主要有臥式和立式兩種。臥式升降式止回閥的閥瓣在水平方向上運動，常用于水平管道；立式升降式止回閥閥瓣在垂直方向運動，適用于垂直管道。這種閥門結構簡單，依靠介質自身壓力推動閥瓣運動，阻止介質倒流。 五、H44W不銹鋼旋啟法蘭式止回閥選型指南技術要求
壓力 - 溫度等級 規定了不同公稱壓力對應的溫度范圍。例如，在較低的公稱壓力 PN16 下，適用溫度范圍相對較寬；隨著公稱壓力升高，如 PN420，溫度范圍可能會根據材料性能和實際應用場景有所調整。這是因?yàn)楦邷睾透邏簩?duì)閥門材料的性能影響較大，需要根據具體工況合理選擇閥門的壓力 - 溫度等級。 材料要求 閥體、閥蓋等主要部件可采用碳素鋼、合金鋼等材料。對于不同的介質和工況，材料的選擇至關重要。如在腐蝕性較強的介質環境中，可能會選用不銹鋼材料；在高溫高壓環境下，會采用具有良好高溫強度和韌性的合金鋼。同時，對密封面材料也有相應要求，如采用硬質合金、橡膠等，以保證良好的密封性能。 尺寸與公差 明確了閥門的公稱尺寸、結構長度、法蘭尺寸等尺寸參數。這些尺寸的標準化有助于閥門在不同管道系統中的互換性。同時，規定了各部件的尺寸公差范圍，以確保閥門的制造精度，保證閥門的質量和性能穩定性。
H44W不銹鋼旋啟法蘭式止回閥選型指南結構特點1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。
H44W不銹鋼旋啟法蘭式止回閥選型指南應用規范 | 設計與制造 | GB/T12235 | | 連接端尺寸 | 結構長度 | GB/T12221 | | 法蘭尺寸 | JB/T79 | | 檢驗與試驗 | JB/T9092 | | 材料 | 碳鋼 | GB/T12229 | | 不銹鋼 | GB/T12230 | | 合金鋼 | Q/ZB66 | | 標志 | GB/T12220 | | 供貨 | JB/T7928 | 主要零件材料 | 閥體 | 閥蓋 | 閥瓣 | 閥座 | 適用介質 | 適用溫度
(≤℃) | | 不銹鋼 | 304+D507Mo | 304+D577 | 水、油品、蒸汽 | 300 | | ZG1Cr18Ni9Ti | 0Cr18Ni9+
Stellite12 | 0Cr18Ni9+
Stellite6 | 銷酸類 | 200 | | ZG1Cr18Ni2Mo2Ti | CF8M+Stellite12 | ZG1Cr18Ni2Mo2Ti | 磷酸、醋酸類、混酸 | 200 | | ZG00Cr17Ni14Mo2 | CF3M+Stellite12 | CF3M+Stellite6 | 尿素、甲銨液、磷酸 | 200 | | ZG1Cr5Mo | ZG1Cr5Mo+
Stellite12 | ZG1Cr5Mo+

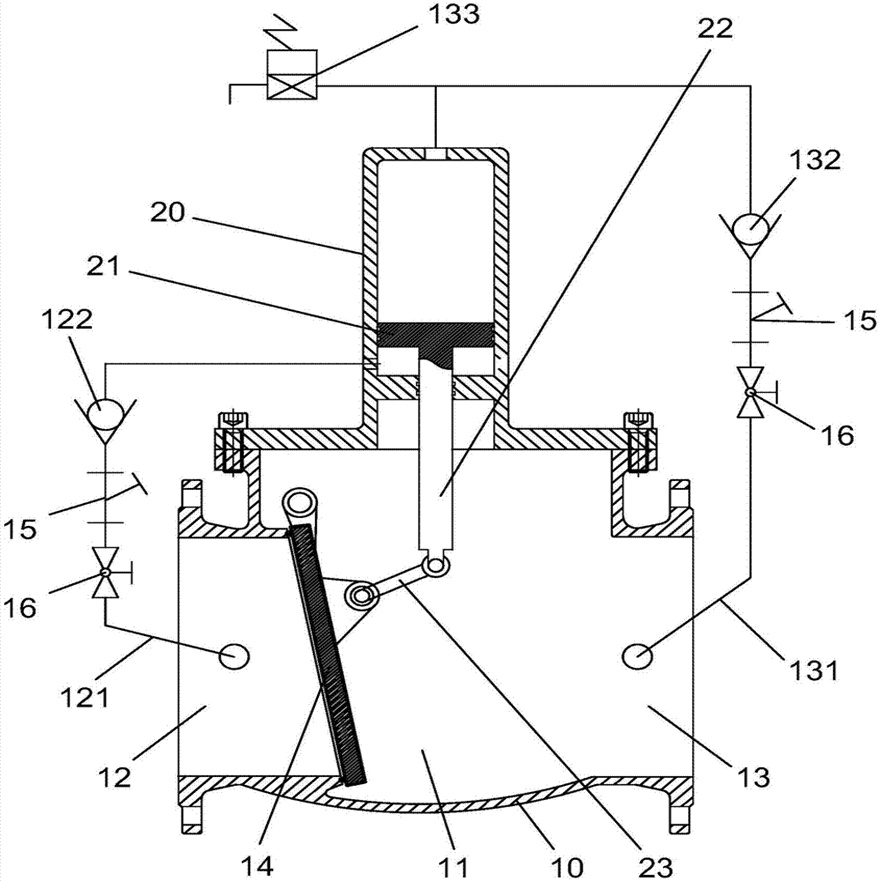

Stellite6 | 水、油品、蒸汽 | 550 | H44W不銹鋼旋啟法蘭式止回閥選型指南外形結構圖
H44W不銹鋼旋啟法蘭式止回閥選型指南主要外形尺寸1.6MPa | 公稱通徑DN | L | D | D1 | D2 | b | Z-Φd | H | WT(Kg) | | 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 135 | 21 | | 65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 142 | 28 | | 80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 165 | 38 | | 100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 180 | 58 | | 125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 210 | 92 | | 150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 233 | 130 | | 200 | 500 | 335 | 295 | 265 | 26 | 12-Φ23 | 304 | 210 | | 250 | 550 | 405 | 355 | 320 | 30 | 12-Φ25 | 348 | 294 | | 300 | 650 | 460 | 410 | 375 | 30 | 12-Φ25 | 390 | 367 | | 350 | 750 | 520 | 470 | 435 | 34 | 16-Φ25 | 430 | 410 | | 400 | 850 | 580 | 525 | 485 | 36 | 16-Φ30 | 468 | 461 | | 450 | 950 | 640 | 585 | 545 | 40 | 20-Φ30 | 523 | 570 | | 500 | 1025 | 705 | 650 | 608 | 44 | 20-Φ34 | 525 | 850 | H44W不銹鋼旋啟法蘭式止回閥選型指南主要外形尺寸2.5MPa | 公稱通徑DN | L | D | D1 | D2 | b | Z-Φd | H | WT(Kg) | | 50 | 230 | 160 | 125 | 100 | 20 | 4-Φ18 | 160 | 22 | | 65 | 290 | 180 | 145 | 120 | 22 | 8-Φ18 | 175 | 29 | | 80 | 310 | 195 | 160 | 135 | 22 | 8-Φ18 | 185 | 38 | | 100 | 350 | 230 | 190 | 160 | 24 | 8-Φ23 | 220 | 61 | | 125 | 400 | 270 | 220 | 188 | 28 | 8-Φ25 | 248 | 96 | | 150 | 480 | 300 | 250 | 218 | 30 | 8-Φ25 | 276 | 132 | | 200 | 550 | 360 | 310 | 278 | 34 | 12-Φ25 | 350 | 213 | | 250 | 650 | 425 | 370 | 332 | 36 | 12-Φ30 | 410 | 297 | | 300 | 750 | 485 | 430 | 390 | 40 | 16-Φ30 | 430 | 372 | | 350 | 850 | 550 | 490 | 448 | 44 | 16-Φ34 | 518 | 415 | | 400 | 950 | 610 | 550 | 505 | 48 | 16-Φ34 | 560 | 480 | | 450 | 1025 | 660 | 600 | 555 | 50 | 20-Φ34 | 582 | 610 | | 500 | 1150 | 730 | 660 | 610 | 52 | 20-Φ41 | 618 | 920 | H44W不銹鋼旋啟法蘭式止回閥選型指南主要外形尺寸4.0MPa | 公稱通徑DN | L | D | D1 | D2 | D6 | b | f | f2 | Z-Φd | H | WT(Kg) | | 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-Φ18 | 169 | 22 | | 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-Φ18 | 173 | 20 | | 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-Φ18 | 185 | 38 | | 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-Φ23 | 220 | 61 | | 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-Φ25 | 248 | 96 | | 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-Φ25 | 270 | 132 | | 200 | 550 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-Φ30 | 342 | 213 | | 250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 4.5 | 12-Φ34 | 401 | 297 | | 300 | 750 | 510 | 450 | 408 | 364 | 46 | 4 | 4.5 | 16-Φ34 | 423 | 372 | | 350 | 850 | 570 | 510 | 465 | 422 | 52 | 4 | 5 | 16-Φ34 | 455 | 415 | | 400 | 950 | 655 | 585 | 535 | 474 | 58 | 4 | 5 | 16-Φ41 | 510 | 480 | H44W不銹鋼旋啟法蘭式止回閥選型指南主要外形尺寸6.4MPa | 公稱通徑DN | L | D | D1 | D2 | D6 | b | f | f2 | Z-Φd | H | WT(Kg) | | 50 | 300 | 175 | 135 | 105 | 88 | 26 | 3 | 4 | 4-Φ23 | 177 | 27 | | 65 | 340 | 200 | 160 | 130 | 110 | 28 | 3 | 4 | 8-Φ23 | 197 | 37 | | 80 | 380 | 210 | 170 | 140 | 121 | 30 | 3 | 4 | 8-Φ23 | 212 | 57 | | 100 | 430 | 250 | 200 | 168 | 150 | 32 | 3 | 4.5 | 8-Φ25 | 248 | 89 | | 125 | 500 | 295 | 240 | 202 | 176 | 36 | 3 | 4.5 | 8-Φ30 | 296 | 135 | | 150 | 550 | 340 | 280 | 240 | 204 | 38 | 3 | 4.5 | 8-Φ34 | 330 | 184 | | 200 | 650 | 405 | 345 | 300 | 260 | 44 | 3 | 4.5 | 12-Φ34 | 385 | 266 | | 250 | 775 | 470 | 400 | 352 | 313 | 48 | 3 | 4.5 | 12-Φ41 | 445 | 396 | | 300 | 900 | 530 | 460 | 412 | 364 | 54 | 4 | 4.5 | 16-Φ41 | 474 | 643 | | 350 | 1025 | 595 | 525 | 475 | 422 | 60 | 4 | 5 | 16-Φ41 | 514 | 815 | | 400 | 1150 | 670 | 585 | 525 | 474 | 66 | 4 | 5 | 16-Φ48 | 616 | 1234 |
四、H44W不銹鋼旋啟法蘭式止回閥選型指南安裝與使用
安裝前檢查：在安裝前，應檢查閥門外觀及各部件是否完好無損，確認閥體內無異物。 安裝方向：H44W止回閥的安裝方向必須與介質流動方向一致，確保閥門能夠正常工作。 安裝環境：避免安裝在易受機械損傷、腐蝕性氣體或液體直接作用的地方。 啟動與關閉：閥門依靠介質本身的流動產生的力自動開啟和關閉，無需人工操作。 維護保養：定期檢查閥門的密封性能及零部件的完好情況，及時更換損壞的密封件，保持閥門清潔。 五、H44W不銹鋼旋啟法蘭式止回閥選型指南常見故障及處理方法 密封泄漏：可能是密封面磨損或密封件老化，應更換密封件或修復密封面。 閥門無法正常開啟或關閉：可能是閥體內有異物或零部件損壞，應清理閥體或更換損壞的零部件。 閥門震動：可能是介質流速過快或閥門安裝不當，應調整介質流速或重新安裝閥門。
六、H44W不銹鋼旋啟法蘭式止回閥選型指南應用場景 石油化工：用于各種介質的輸送管道，防止介質倒流，確保管道系統的安全穩定運行。 電力工業：適用于水蒸汽、氣體等介質的輸送管道，防止倒流，滿足電力工業的特殊需求。 城市建設：在城市供水、排水系統中，防止介質倒流，避免水資源浪費和環境污染。 食品醫藥：利用不銹鋼材質的衛生性能好，確保介質的純凈和安全，廣泛應用于食品、醫藥等行業。 七、H44W不銹鋼旋啟法蘭式止回閥選型指南注意事項 安裝及使用過程中，應嚴格遵守相關操作規程，避免因操作不當造成閥門損壞。 閥門應定期進行檢查和維護，確保其長期穩定運行。 在特殊工況下，應根據實際情況選擇合適的閥門材料和密封件。 八、H44W不銹鋼旋啟法蘭式止回閥選型指南結語 H44W旋啟式不銹鋼止回閥憑借其優異的材質、的設計和良好的密封性能，在多個行業中發揮著重要作用，為管道系統的安全穩定運行提供了可靠保障。上海禹軒閥門將持續致力于產品的創新與優化，為用戶提供更優質的產品和服務。
六、H44W不銹鋼旋啟法蘭式止回閥選型指南試驗方法 殼體試驗 按照規定的試驗壓力對閥門殼體進行強度試驗。一般試驗壓力為閥門公稱壓力的 1.5 倍，但不得低于 1.5MPa。在試驗過程中，觀察殼體是否有滲漏、變形等情況，以驗證殼體的強度是否滿足要求。 密封試驗 對于截止閥，主要檢查閥瓣與閥座之間的密封性能；對于升降式止回閥，除了檢查閥瓣與閥座的密封，還需關注閥體內部通道的密封情況。試驗壓力通常為閥門公稱壓力的 1.1 倍，通過檢測是否有介質泄漏來評估閥門的密封性能。 動作試驗（針對截止閥） 檢驗閥瓣的開啟和關閉動作是否靈活、平穩。通過手動或動力驅動方式操作閥門，觀察閥瓣的運動情況，確保閥門在規定的壓力差和流量條件下能夠正常開啟和關閉。
七、H44W不銹鋼旋啟法蘭式止回閥選型指南檢驗規則 出廠檢驗 每臺閥門出廠前都要進行全面檢驗，包括外觀檢查（檢查閥門表面是否有砂眼、裂紋等缺陷）、尺寸檢查（確保閥門尺寸符合標準要求）、壓力試驗（殼體試驗和密封試驗）等。只有檢驗合格的閥門才能出廠銷售。 型式檢驗 在新產品試制、老產品轉廠生產、產品結構或材料有重大改變等情況下，需要進行型式檢驗。型式檢驗項目涵蓋標準規定的所有技術要求和試驗項目，以全面評估產品的性能和質量是否符合標準要求。
八、H44W不銹鋼旋啟法蘭式止回閥選型指南標志、防護、包裝和儲運 標志 閥門產品應在明顯位置標注公稱直徑、公稱壓力、材料代號、制造商名稱或商標、介質流向箭頭等信息。這些標志有助于用戶在安裝、使用和維護過程中準確識別閥門的參數和特性。 防護、包裝和儲運 閥門應進行適當?shù)姆雷o(hù)，如進行防腐處理，防止在儲存和運輸過程中受到腐蝕。包裝應具備防潮、防震、防碰撞等功能，并且在包裝上要標明產品名稱、規格、數量、重量、生產日期等信息，以確保閥門在儲運過程中的安全和質量。 |
