GUD精小型電動高真空法蘭式球閥技術規范

GUD精小型電動高真空法蘭式球閥技術規范

GUD電動高真空球閥是以電動裝置驅動閥桿與球芯來執行啟閉動作，達到接通或切斷真空(壓力)系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。電動高真空球閥是專為高真空環境（真空度≤1×10?³Pa，特殊工況可達 1×10??Pa）設計，采用真空密封結構（如金屬波紋管密封、聚四氟乙烯 V 型圈密封），搭配適配真空環境的電動執行器，通過驅動閥芯旋轉 90 度實現真空系統介質切斷或接通的自動化控制閥門。其核心優勢在于 “高真空密封 + 電動控制” 雙重特性，閥體與閥芯經精密加工確保低泄漏，密封結構可避免空氣滲入真空系統，電動執行器采用無油潤滑設計，防止油污污染真空環境。與普通電動球閥相比，它能穩定維持高真空度，需符合 GB/T 12223、JB/T 7546 等真空閥門標準，保障真空系統的密封性與運行可靠性。

電動高真空球閥關鍵參數

真空度等級：分低真空（1×10?Pa~1×10?¹Pa）、中真空（1×10?¹Pa~1×10??Pa）、高真空（≤1×10??Pa），需根據系統真空度需求選擇，如半導體行業多需高真空等級（≤1×10??Pa）。

基礎閥門參數：公稱通徑 DN10~DN200，小口徑（DN10~DN50）多用于實驗室真空設備，大口徑（DN80 及以上）適合工業真空主管道；工作溫度 - 20℃~200℃，不銹鋼 304/316L 材質耐溫且耐腐蝕，特殊工況可耐受 - 40℃~300℃。

密封與材質：密封方式分金屬密封（如銅、不銹鋼波紋管，適配高真空 + 高溫）、非金屬密封（如聚四氟乙烯，適配中低真空 + 常溫）；閥體、閥芯選不銹鋼 304/316L（防腐蝕且低放氣率），內壁經拋光處理（減少氣體吸附）。電動執行器參數：電源電壓 AC220V、DC24V（實驗室常用低壓）；控制方式為開關型（僅 “開 / 關”），部分場景可選帶真空度反饋型號；執行器需無油設計（避免油污進入真空系統）；防護等級≥IP65（戶外 / 潮濕環境需 IP67）。真空球閥是一種常用的閥門，廣泛應用于工業領域。下面將對真空球閥的應用、原理、標準、特點、種類、型號、規格以及說明書進行詳細介紹。

一、GUD精小型電動高真空法蘭式球閥技術規范真空球閥應用：

真空球閥主要用于控制流體的開關，適用于各種介質，包括氣體、液體和蒸汽。它可以在高真空環境下工作，因此被廣泛應用于真空系統、化工、石油、冶金、電力、制藥、食品等行業。

二、GUD精小型電動高真空法蘭式球閥技術規范真空球閥原理：

真空球閥的原理是通過旋轉球體來控制流體的通斷。當球體與閥座接觸時，閥門關閉；當球體旋轉到與閥座分離時，閥門打開。球體的旋轉由手動操作或電動機械驅動實現。

三、GUD精小型電動高真空法蘭式球閥技術規范真空球閥標準：

真空球閥的標準主要包括設計標準、制造標準和檢驗標準。常見的設計標準有API 608、GB/T 12237等；制造標準有API 6D、GB/T 12224等；檢驗標準有API 598、GB/T 13927等。這些標準確保了真空球閥的質量和性能。

四、GUD精小型電動高真空法蘭式球閥技術規范真空球閥特點：

1. 結構簡單，體積小，重量輕，便于安裝和維護。

2. 密封性好，閥門關閉時能夠切斷流體，防止泄漏。

3. 流體阻力小，流通能力大，能夠滿足高流量要求。

4. 耐腐蝕性強，適用于各種介質。

5. 開關靈活，操作方便，可手動或自動控制。

五、GUD精小型電動高真空法蘭式球閥技術規范真空球閥種類：

真空球閥根據結構形式可以分為固定球閥、浮動球閥和傾斜球閥。固定球閥球體固定在閥體內，浮動球閥球體可以浮動，傾斜球閥球體可以傾斜。

六、真空球閥型號：

真空球閥的型號根據其結構、材質、連接方式等進行命名。常見的型號有Q41F、Q347F、Q641F等，其中Q表示球閥，41、347、641表示不同的結構和連接方式。

七、真空球閥規格：

真空球閥的規格包括口徑、壓力等參數。常見的口徑有DN15、DN25、DN50等，常見的壓力等級有PN10、PN16、PN25等。根據實際需求選擇合適的規格。

八、GUD精小型電動高真空法蘭式球閥技術規范真空球閥說明書：

真空球閥的說明書包括產品的技術參數、結構圖、安裝圖、使用說明等內容。說明書的詳細性和準確性對用戶正確使用和維護閥門非常重要。

綜上所述，真空球閥是一種應用廣泛的閥門，具有結構簡單、密封性好、流體阻力小等特點。根據不同的應用需求，可以選擇不同種類、型號和規格的真空球閥。在使用前，用戶應詳細閱讀說明書，了解產品的技術參數和使用方法，以確保閥門的正常運行。

電動高真空球閥選型要點

選型先明確真空需求：確認系統所需真空度（如鍍膜設備需 1×10??Pa 高真空）、是否含腐蝕性介質（含腐蝕選 316L 不銹鋼 + 耐腐蝕密封）；其次匹配密封方式，高真空 + 高溫選金屬波紋管密封，中低真空 + 常溫選聚四氟乙烯密封；接著檢查材質放氣率：優先選低放氣率的不銹鋼材質，內壁拋光精度需達 Ra≤0.8μm；然后確認執行器適配性：真空系統需選無油執行器，避免污染；最后考慮安裝方式，真空系統多為法蘭連接（如 KF、ISO 真空法蘭），需確保法蘭標準匹配。

電動高真空球閥應用場景

在半導體行業，用于晶圓制造的真空鍍膜、離子注入設備，控制真空腔室的介質通斷；光伏行業，適配太陽能電池片鍍膜生產線的真空系統，維持高真空環境；實驗室領域，用于真空干燥箱、真空蒸餾設備，實現真空管路的自動化控制；航天航空領域，用于航天器模擬真空環境的試驗設備，保障高真空度穩定；此外，在食品真空包裝（中低真空）、醫藥真空凍干（高真空）等領域，也用于真空系統的介質切斷，提升生產自動化水平。

電動高真空球閥與相似產品比較

與普通電動球閥比較：普通電動球閥僅適配常壓 / 低壓環境，真空環境下密封泄漏率高（無法維持真空度）；電動高真空球閥通過特殊密封與低放氣材質，可維持≤1×10??Pa 高真空，但成本更高、加工精度要求嚴，僅適配真空場景。

與電動高真空蝶閥比較：電動高真空球閥密封泄漏率更低（適合高真空），流通阻力小，但通徑受限（ DN200）；電動高真空蝶閥通徑更大（可達 DN500），但密封泄漏率略高（適合中低真空），兩者適用場景互補，高真空小口徑選球閥，中低真空中大口徑選蝶閥。

GUD精小型電動高真空法蘭式球閥技術規范主要零件材料

閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。

螺紋連接結構圖

螺紋連接的外形及連接尺寸 (JB919)

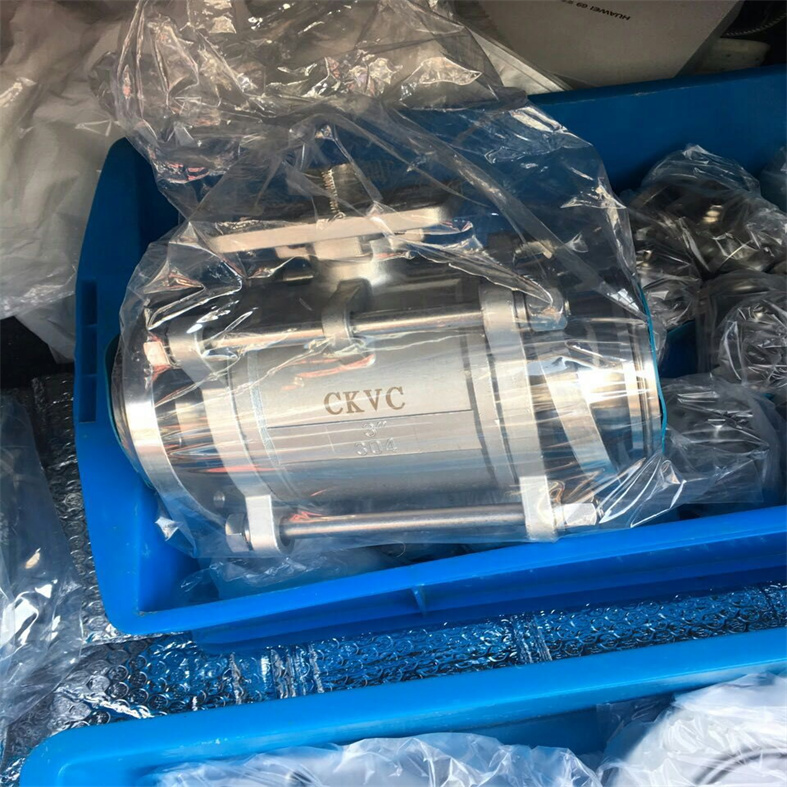

活套法蘭連接結構圖

活套法蘭連接的外形及連接尺寸 (GB6070)

快卸法蘭連接結構圖

快卸法蘭連接的外形及連接尺寸 (GB4982)

球閥是一種常見的流體控制閥門，廣泛用于石油、化工、電力、冶金、制藥、食品等行業。球閥的特點是結構簡單、操作方便、密封性能好、使用壽命長等。但是，球閥的安裝也是非常重要的，不正確的安裝會影響其使用效果，甚至?xí)斐砂踩鹿省Ｄ敲矗蜷y怎么安裝呢？下面，我們來分享一些球閥安裝的經驗和技巧。

一、球閥的安裝位置

球閥的安裝位置要根據流體管道的特點和流向來確定。一般情況下，球閥應該安裝在水平管道上。如果球閥安裝在垂直管道上，應該將球閥的閥桿朝上，以免閥芯被流體壓在閥座上，導致球閥不能正常關閉。在球閥前后留有足夠的空間，以方便球閥的操作和維護。

二、球閥的安裝方法

球閥的安裝方法有螺紋連接、法蘭連接、對夾連接等。具體的安裝方法要根據球閥的型號和管道的特點來確定。下面以球閥法蘭連接為例，介紹球閥的安裝步驟：

1.清洗球閥和管道，確保它們的表面干凈，沒有雜質和油污。

2.將球閥和管道的法蘭分別對準，用法蘭螺栓將它們緊密地連接起來，并逐個擰緊螺栓。

3.在球閥和管道之間的密封面上涂抹密封墊片，確保密封面的平整和密封性能。

4.將球閥的閥桿桿頭與操作裝置連接起來，以方便操作球閥。

5.檢查球閥的安裝是否符合要求，特別是檢查法蘭連接處是否緊密、密封性能是否良好。

三、球閥的使用注意事項

1.在球閥使用前，要檢查球閥的閥體、閥桿、密封面等部位是否有損壞或松動，以球閥的正常使用。

2.在使用球閥時，應該先將球閥的閥桿旋轉到全開或全關位置，再進行操作，以避免閥桿過度損壞。

3.在球閥使用過程中，如果發現球閥出現漏氣、漏液等情況，要及時進行維修或更換，以球閥的正常使用。

4.球閥在使用過程中，應該避免頻繁開關，以免對球閥的密封性能產生影響。

總之，球閥的安裝是一個非常重要的環節，正確的安裝能夠球閥的正常使用，提高球閥的使用壽命。在安裝球閥時，我們應該注意球閥的安裝位置、安裝方法和使用注意事項，以確保球閥的安全、可靠和高效。

法蘭閥門，作為管道系統中的關鍵組件，其正確安裝和調試直接影響到整個系統的運行效率與安全性。下面我們將對法蘭閥門的安裝過程進行簡單科普。

首先，選擇閥門。根據流體類型、壓力等級和工作溫度，選用合適的材質和規格的法蘭閥門。確保閥體與管道尺寸匹配，法蘭面平整無損傷。

GUD精小型電動高真空法蘭式球閥技術規范安裝步驟如下：

1. 清潔：清除閥門和管道內外的污垢，保證密封性能。

2. 安裝法蘭：使用專用工具，對準標記，慢慢旋緊，但避免過度擰緊導致變形或損壞密封圈。

3. 密封檢查：安裝好后，微開閥門，查看是否有泄漏，如有，需調整密封圈或重新安裝。

調試環節：

1. 流量測試：開啟閥門，觀察流量是否穩定，無異常噪音。

2. 壓力測試：在規定壓力下，檢查閥門能否承受并保持密封。

3. 轉動靈活度：閥門應能順暢開關，無卡頓現象。

記住，法蘭閥門的安裝調試不僅需要技術，更需細心和耐心。任何小的疏忽都可能導致嚴重的后果，因此，專業人員的操作是至關重要的。

總的來說，法蘭閥門的安裝和調試是工業生產中一項細致而嚴謹?shù)墓ぷ鳎_保了設備的正常運行，保障了生產安全。希望本文能幫助大家更好地理解和處理此類問題。
